Управление эхоподавителями

Создание эхоподавителя

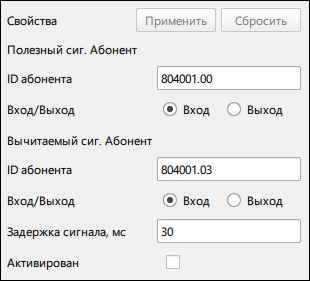

Чтобы создать эхоподавитель, нажмите на кнопку Добавить и заполните несколько полей:

  • Полезный сигнал абонента:
    • ID абонента, для которого настраивается подавление эха;
    • Вход/Выход в зависимости от того, где находится подавляемый сигнал;

  • Вычитаемый сигнал абонента:

    • ID абонента, «эталонный» сигнал, на который ориентируется эхоподавитель при обработке звука. Этот сигнал убирается из полезного сигнала;

    • Вход/Выход, в зависимости от того, где находится сигнал «эталонного» абонента;

  • Задержка сигнала, мс — ожидаемая задержка сигнала в миллисекундах;

  • Активирован.

После этого сохраните настройки, нажав кнопку Применить. Созданный эхоподавитель отобразится в таблице.

Варианты настройки эхоподавителей

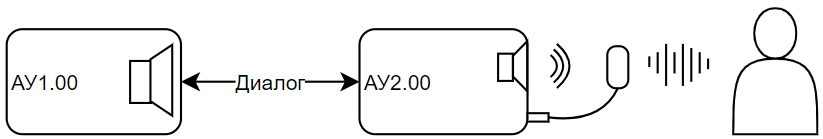

Вычитание Вход - Выход

Если задействуются вход и выход одного устройства, то это стандартный эхоподавитель. Убирает звук динамика из микрофонного сигнала.

Настройка:

  • полезный сигнал (ID абонента, Вход/Выход): АУ2.00, Вход;
  • вычитаемый сигнал (ID абонента, Вход/Выход): АУ2.00, Выход.

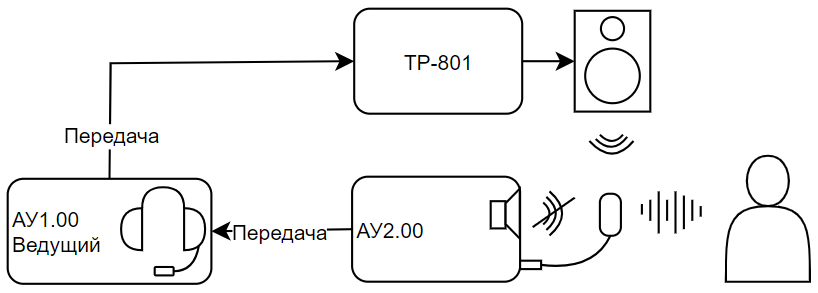

Вычитание Выход - Вход

Обратный эхоподавитель. Убирает свой сигнал из динамика АУ (наушника), если есть вероятность, что сигнал может вернуться к источнику через другие соединения и акустическую петлю. Пригодится, когда не помогает стандартный эхоподавитель.

Настройка:

  • полезный сигнал (ID абонента, Вход/Выход): АУ1.00, Выход;
  • вычитаемый сигнал (ID абонента, Вход/Выход): АУ1.00, Вход;
  • задержку звука нужно подбирать, примерно 15 мс.

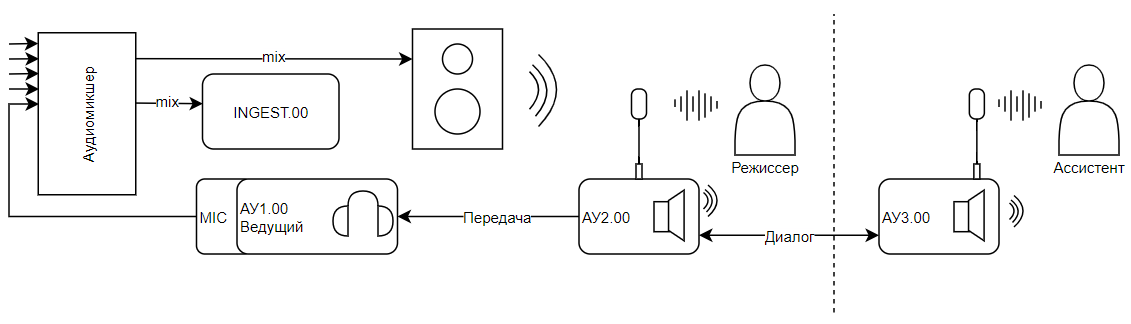

Вычитание Вход - Вход

Удаление посторонних сигналов. Убирает все звуки аппаратной из сигнала режиссерского микрофона. Для этого звукорежиссер собирает все сигналы из аппаратной в микс (mix) и подает в Синапс, например, на вход преобразователя интерфейсов или Синапс Инжеста.

Настройка:

  • полезный сигнал (ID абонента, Вход/Выход): АУ2.00, Вход;
  • вычитаемый сигнал (ID абонента, Вход/Выход): INGEST.00, Вход;
  • задержку звука нужно подбирать, примерно 15 мс.

В результате:

  1. Режиссер слышит ведущего из колонки.
  2. Режиссер слышит ассистента из панели.
  3. Ведущий слышит режиссера, но не слышит свой голос и микс — они убраны из звука режиссера.
  4. Ассистент слышит режиссера разборчиво, ему не мешают звуки аппаратной (звук ведущего и микс).

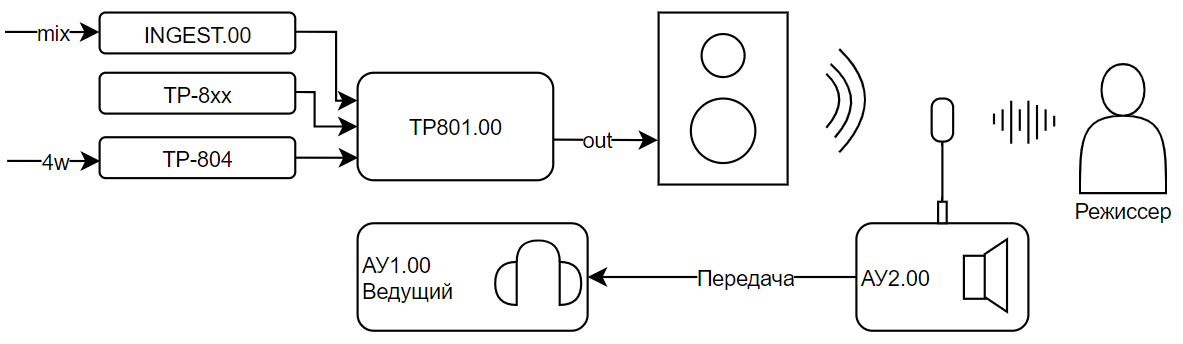

Вычитание Выход - Выход

Удаление посторонних сигналов. Убирает все звуки аппаратной из наушника ведущего (микрофона режиссера). Колонка аппаратной подключена к выходу ТР-801.

Настройка:

  • полезный сигнал (ID абонента, Вход/Выход): АУ1.00, Выход (или АУ2.00, Вход);
  • вычитаемый сигнал (ID абонента, Вход/Выход): ТР801.00, Выход;
  • задержку звука нужно подбирать, примерно 15 мс.
