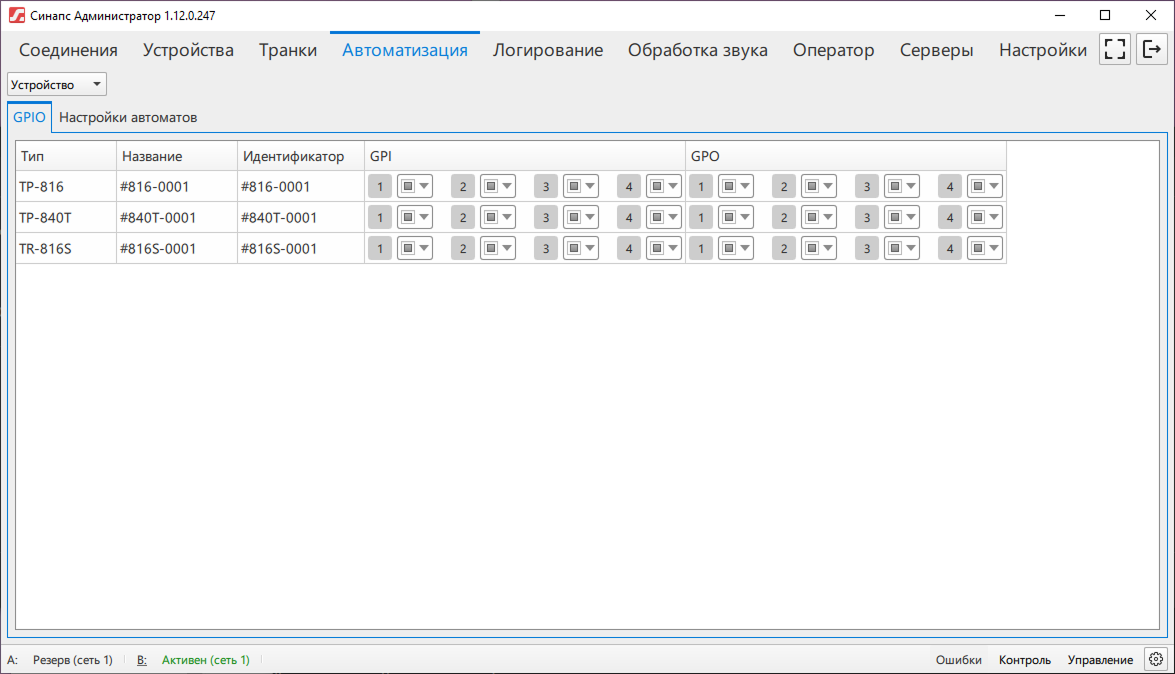

На подвкладке GPIO можно просматривать состояния GPI и GPO всех устройств комплекса, поддерживающих этот интерфейс. Устройства отображаются в виде таблицы, в которой отмечаются их тип, название и идентификатор, состояния pin GPI и GPO:

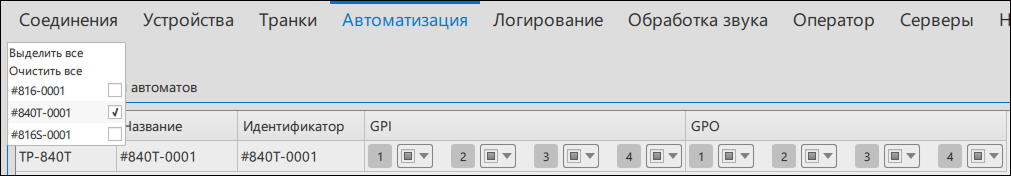

В таблице вы можете отфильтровать список устройств, выбрав нужные в выпадающем списке:

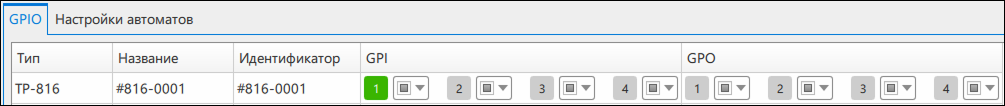

Все изменения pin GPIO отображаются в реальном времени в таблице устройств. К примеру, включение 1-pin GPI:
Вы можете задать состояние для pin GPI/GPO в самом приложении, выбрав соответствующий пункт в выпадающем списке:
- Without fixation — состояние меняется в зависимости от подачи сигналов;
- Fixation OFF — только выключенное состояние;
- Fixation ON — только включенное состояние.
