- Отслеживание состояния звука абонента
- Настройка уровней звука
- Тестирование звукового потока
- Тон#1 и Тон#2
- Петля и Обратная петля
- Управление тестовыми режимами через таблицу Абонентов
Отслеживание состояния звука абонента
Состояние звука абонента отображается в виде индикаторов уровня звука. Таким образом можно увидеть, когда абонент передает звук на вход устройства, к примеру, говорит что-то в микрофон, и принимает звук на выход устройства, например, слушает собеседников через динамики или гарнитуру.
Индикаторам можно добавить отображение отметок уровней звука. Сделать это можно на вкладке Настройки → Общие → Показывать отметки индикатора уровня:
|
Отметки включены
|
Звука нет
|
Звук есть
|
|---|---|---|
|
|
|
Настройка уровней звука
Текущий уровень звука отображается в поле под индикаторами уровня звука.
Настроить уровень звука можно несколькими способами:
- перетащите ползунок «энкодера» на нужное значение;

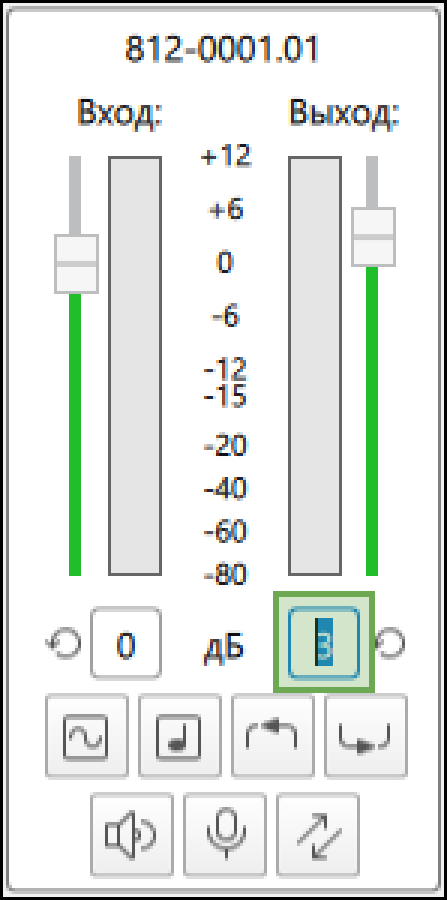

- впишите нужное значение в поле под индикатором уровня звука:

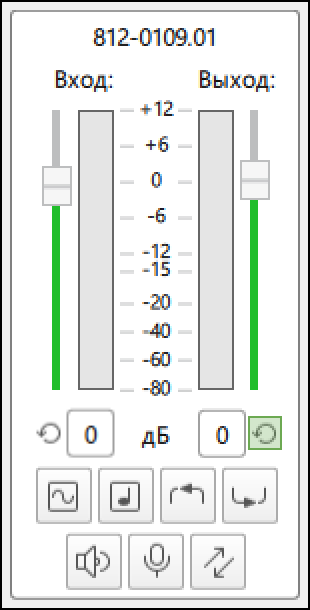

Установленное ранее значение можно сбросить до значения по умолчанию — 0 дБ, нажав на кнопку ⟲:

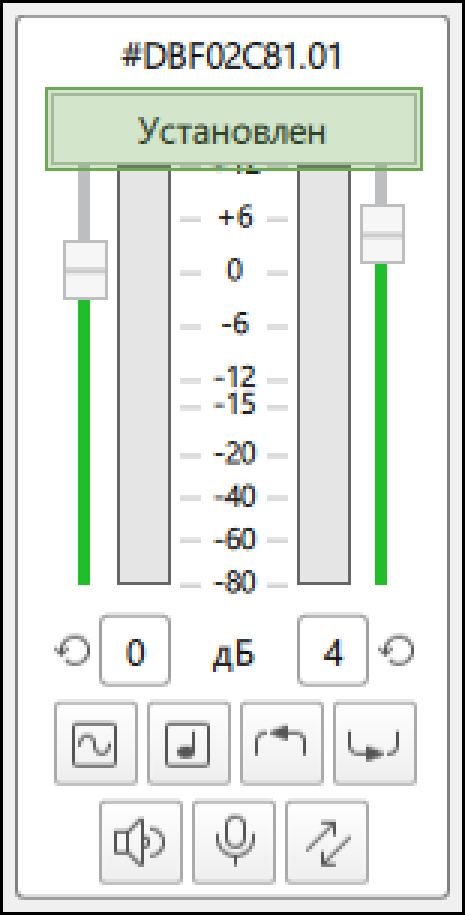

Уведомление Установлен подтверждает, что изменения уровня звука сохранились:
Тестирование звукового потока
Тон#1 и Тон#2
Позволяют отправлять тональный сигнал абоненту. По умолчанию параметры обоих сигналов: частота 1000 Гц и уровень 0 дБ. Изменить параметры можно на вкладке Настройки → Параметры комплекса → Настройки тестового сигнала.
Чтобы включить тестовый сигнал, нажмите на кнопку. Повторным нажатием на эту же кнопку, вы можете выключить сигнал:
Если режим ячейки — Расширенный или Упрощенный, то управлять Тоном#1 и Тоном#2 можно через контекстное меню ячейки.
При включении тональных сигналов, соответствующие пиктограммы отображаются в колонке Статус таблицы абонентов.
|
Режимы Тон#1 и Тон#2 нельзя включить одновременно на одном абоненте. |
|
Включенные тестовые режимы Тон #1 и Тон #2 отображаются на свободном канале абонентского устройства и могут быть отключены абонентом в меню устройства.
|
Петля и Обратная петля
Режимы работы абонента Петля и Обратная петля предназначены для проверки приема и передачи сигнала. В этих режимах абонент получает тот же сигнал, что сам отправляет. Разница состоит в том, какой именно аспект необходимо проверить.
Режим Петля предназначен для проверки работоспособности физического соединения соответствующего канала абонента. Режим Петля устанавливается с помощью реле, замыкающего физический выход модуля на его вход.
Режим Обратная петля предназначен для проверки не столько физической составляющей соединения, сколько процесса обработки и передачи сигнала через сервер. Таким образом может быть проверена работоспособность оборудования вне комплекса. Режим Обратная петля устанавливается программно.
Оба режима предназначены для проверки работы ТР-804.
Чтобы включить режим Петля или Обратная петля, нажмите на кнопку. Повторным нажатием на эту же кнопку, вы можете выключить режим:
Если режим ячейки — Расширенный или Упрощенный, то управлять Петлей и Обратной петлей можно через контекстное меню ячейки.
При включении режимов Петля и Обратная петля соответствующие пиктограммы отображаются в колонке Статус таблицы абонентов.
|
|
Режимы Петля и Обратная петля нельзя включить одновременно на одном абоненте. |
|
Включенные тестовые режимы Петля и Обратная петля отображаются на свободном канале абонентского устройства и могут быть отключены абонентом в меню устройства.
|
Управление тестовыми режимами через таблицу Абонентов

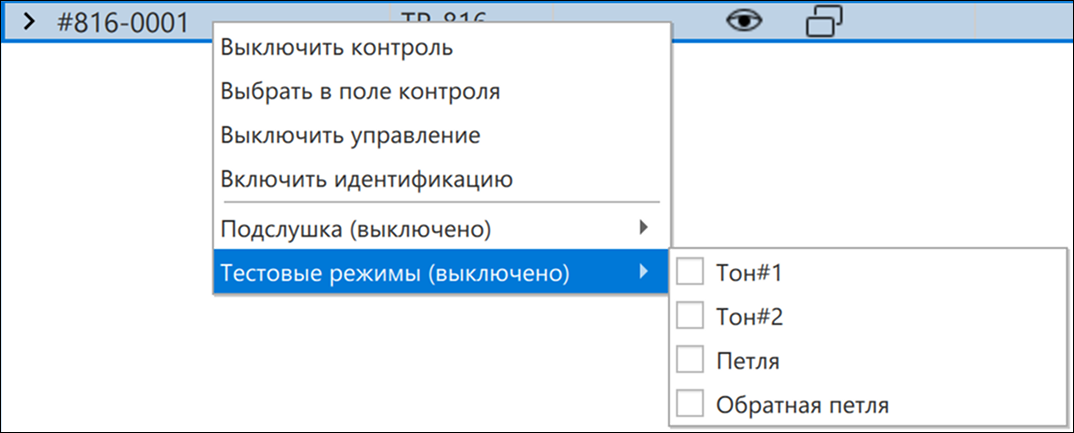

Тестовые режимы можно также включить и выключить из таблицы абонентов:
- Выберите абонента, для которого необходимо включить тестовый режим, нажав на него правой кнопкой мыши.
- В контекстном меню выберите пункт Тестовые режимы.
- Выберите тестовый режим, включив соответствующий переключатель.
