Вкладка Оператор — основная рабочая вкладка пользователя с ролью Оператор. Интерфейс вкладки повторяет «Интерфейс Оператора» приложения контроля Синапс Оператор.
Функциональность, доступная в Операторе, зависит от роли учётной записи, от имени которой авторизовался пользователь. Таким образом, доступно два режима работы:
- режим администрирования: создание, редактирование и удаление коммутационных полей, распределение абонентов, управление матричными группами. Доступен только администратору;
- режим коммутирования: создание и удаление прямых и групповых соединений, просмотр и изменение свойств абонентов. Доступен пользователю с любой ролью.
Рабочее окно вкладки

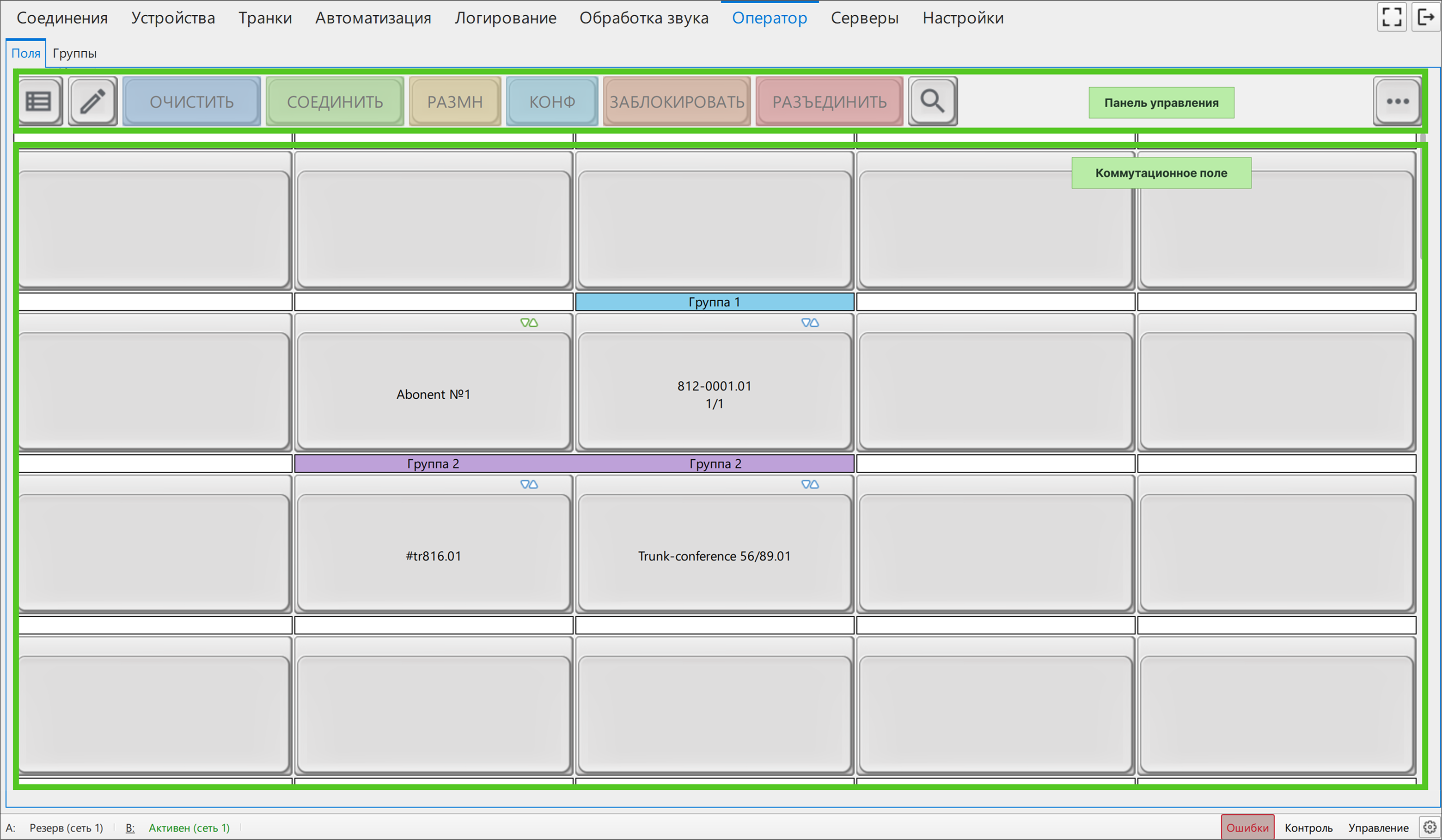

Рабочее окно вкладки Оператор состоит из панели управления и коммутационного поля:
Панель управления
Содержит кнопки, с помощью которых управляются коммутационные поля и соединения абонентов. Доступны следующие кнопки:
-
Список (
) — переход к списку коммутационных полей;
-
Редактировать (
) — переход в режим редактирования коммутационного поля;
- Очистить — снятие выделения абонентов;
- Соединить — создание коммутации выбранных абонентов;
- Разм — создание группы типа Размножение. Возможно, только если выбрано более двух абонентов;
- Конф — создание группы типа Конференция. Возможно, только если выбрано более двух абонентов;
- Заблокировать — блокировка соединения;
- Разъединить — удаление соединения двух абонентов или группы;
-
Поиск (
) — поиск абонентов по их имени;
-
Свойства (
) — управление отображением панели свойств абонентов.
Коммутационное поле
Коммутационное поле является основной рабочей областью оператора и представлено в виде таблицы, ячейками которой являются кнопки, на которые назначаются абоненты.

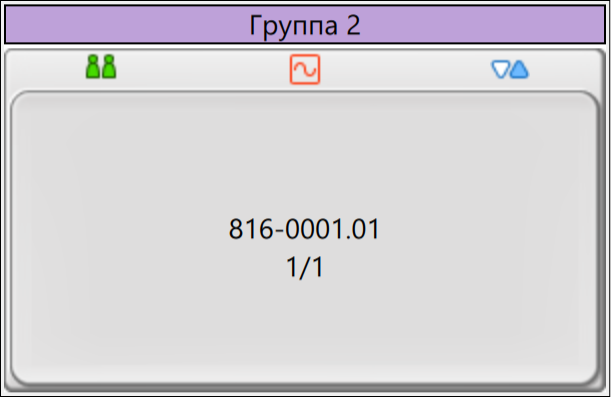

На кнопке отображается (сверху вниз):
- имя матричной группы, в которую добавлен абонент;
- пиктограммы состояния абонента, которые показывают участвует ли абонент в соединении, включен ли у него тестовый режим и состояние приема–передачи звука;
- название, псевдоним и номер канала абонента, назначенного на кнопку.
При наведении курсора мыши на кнопку с абонентом, будет отображена всплывающая подсказка с наименованием матричной группы, названием и псевдонимом абонента.
Размерность коммутационного поля и расположение абонентов в нём настраивается администратором и хранится локально на рабочей станции, на которой установлен Синапс Администратор.
Оператор работает только с назначенными абонентами, назначать новых он не может.
Пиктограммы соединений абонентов
|
Категория
|
Пиктограмма
|
|---|---|
|
Абоненты участвуют в прямом соединении
|
|
|
Соединение абонентов заблокировано
|
|
|
Абоненты — участники группы типа Конференция
|
|
|
Абоненты — участники группы типа Размножение
|
|
|
Абонент — Мастер размножения
|
|
Управление панелью «Контроль»
Панель Контроль предназначена для мониторинга текущего состояния абонентов. Взаимодействие с панелью на вкладке Оператор такое же, как и на других вкладках. Подробнее про это можно прочитать в разделе Контроль.
Несколько особенностей работы с Контролем на вкладке Оператор:
- редактировать список абонентов контроля можно независимо от роли, под которой авторизован пользователь;
- оператор не может скрыть панель Контроль, а только переключаться между ней и панелью Ошибки;
- оператор может выбрать высоту вкладки Контроль, соответствующую одной, двум или трём строкам ячеек;
- настроить режим ячеек контроля и их размерность может только администратор в разделе Настройки → Общие → Контроль.
Изменение высоты панели «Контроль»
Высота панели Контроль может составлять одну, две или три строки ячеек.
Чтобы выбрать высоту панели:
- Авторизуйтесь от имени учётной записи с ролью Оператор;
-

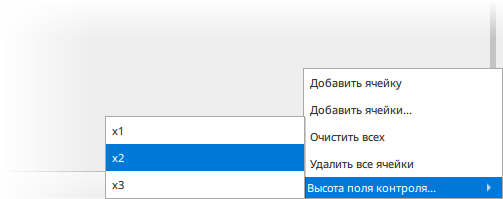

При открытой панели Контроль, нажмите кнопку
.
-
В раскрывающемся списке Высота поля контроля выберите высоту поля:
- x1 — высота поля соответствует одной строке ячеек;
- x2 — высота поля соответствует двум строкам ячеек;
- x3 — высота поля соответствует трём строкам ячеек.
Взаимодействие с ячейками контроля
При работе под ролью Оператор состав контекстного меню ячейки поля Контроль ограничен набором разрешённых оператору действий. В меню доступны:
- Очистить — освобождение ячейки контроля;
- Слушать — режим Подслушки выбранного абонента из Синапс Администратора;
- Диалог — режим Диалог между выбранным абонентом и Синапс Администратором;
- Тон#1 / Тон#2 — позволяют отправлять тональный сигнал абоненту.
- Петля / Обратная петля — предназначены для проверки приема и передачи сигнала. В этих режимах абонент получает тот же сигнал, что сам отправляет. Режим Петля доступен только для устройств ТР-804 с платами расширения AES, Line и без плат расширения, ТР-807 и ТР-818;
- Уровни — открытие модального окна для изменения уровней громкости входного и выходного звука.
