Вкладка Матрица предназначена для управления соединениями абонентских устройств и приложений связи. Доступна пользователям с ролями «Администратор» и «Координатор». Позволяет просматривать все устройства и приложения, подключённые к серверу Синапс.
Работа на вкладке происходит в двух основных режимах:
- Режим редактирования раскладки — настройка отображения устройств и параметров матрицы;
- Режим коммутации — создание, удаление и управление соединениями абонентов.
Переключение между режимами выполняется кнопкой Выбрать раскладку.

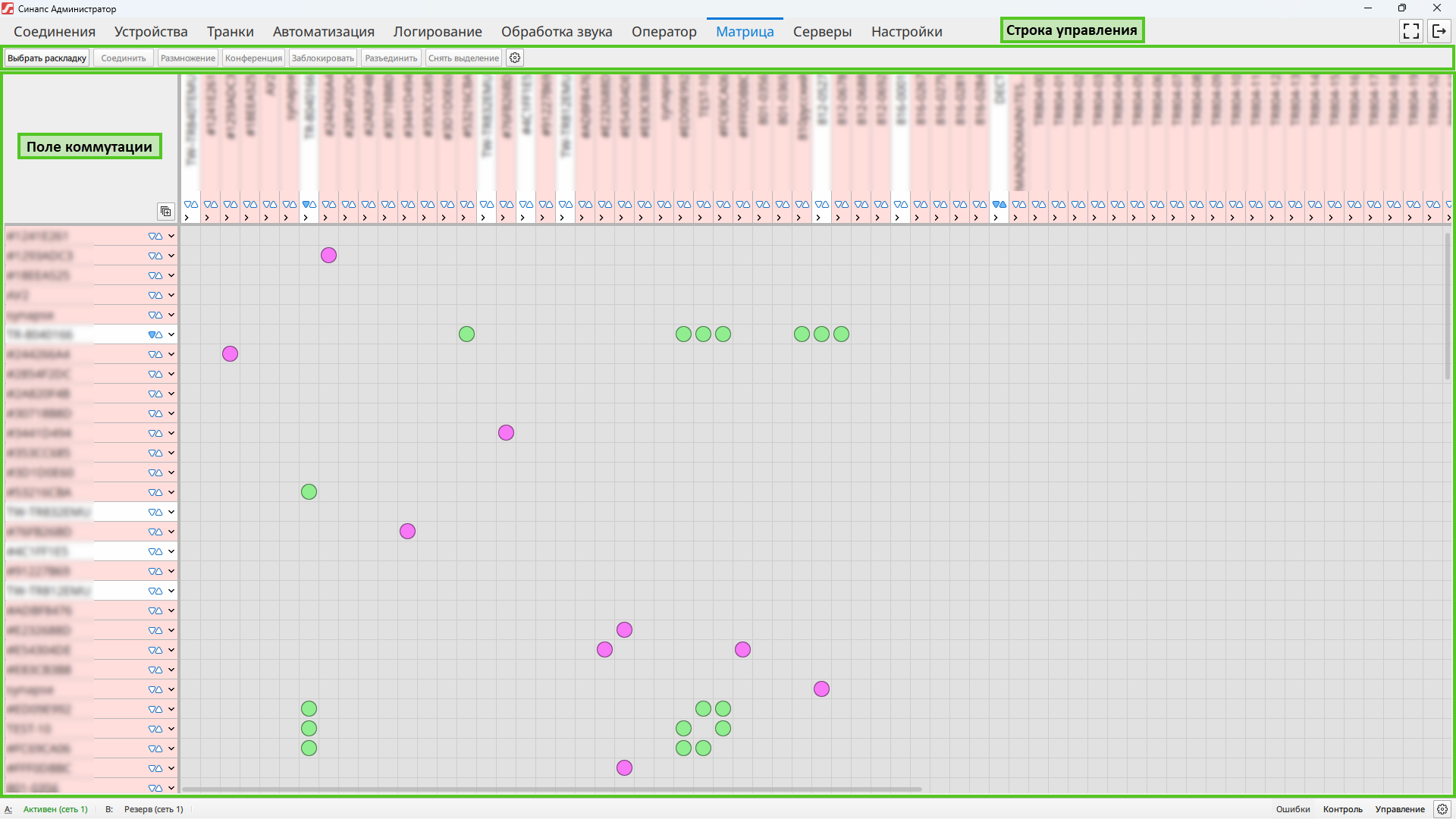

Основной экран вкладки состоит из двух областей: строки управления и коммутационного поля.
Строка управления
Строка управления служит для управления раскладками матрицы и соединениями абонентов.
Элементы строки управления (слева направо):
- Создать — создание новой раскладки матрицы;
- Удалить — удаление выбранной раскладки (необратимо);
- По умолчанию — назначение текущей раскладки как используемой по умолчанию при открытии вкладки;
- Изменить — переход в режим редактирования параметров раскладки;
- Выбрать раскладку — переключение между режимами «редактирование раскладки» и «коммутация абонентов»;
- Название — текстовое поле для ввода/изменения наименования раскладки (доступно только в режиме редактирования);
- Видимые типы устройств — выпадающий список для фильтрации типов устройств, отображаемых по строкам и столбцам;
- Список устройств слева — выпадающий список для выбора устройств, отображаемых в строках матрицы;
- Список устройств сверху — выпадающий список для выбора устройств, отображаемых в столбцах матрицы;
- Размер текста — настройка размера шрифта в ячейках наименований устройств;
- Сохранить раскладку — подтверждение изменений параметров раскладки;
- Сбросить — отмена изменений и возврат к ранее сохранённым параметрам;
- Отмена — выход из режима редактирования без сохранения;
- Шестерёнка — вызов модального окна «Настройки матрицы» (доступно в любом режиме).
Коммутационное поле
Коммутационное поле — это таблица, где по строкам и столбцам располагаются устройства, а в ячейках на пересечении отображаются соединения абонентов.
Представляет собой таблицу, где:
- Строки — устройства, отображаемые в списке «Список устройств слева»;
- Столбцы — устройства, отображаемые в списке «Список устройств сверху»;
- Ячейки пересечения — отображение состояния соединения между устройствами.
Индикаторы состояния в ячейках
- Зелёный кружок — соединение типа «Матрица», созданное на вкладках Оператор или Матрица;
- Фиолетовый кружок — соединение типа «Интерком», созданное на вкладке Соединения;
- Голубой мигающий кружок — соединение, выбранное в текущий момент;
- Голубой немигающий кружок — участник группового соединения, у которого выбран другой участник;
- Перечёркнутая ячейка — ячейка недоступна для установления соединения;
- Красный цвет ячейки — устройство не подключено в текущий момент.
Пиктограммы в ячейках
— наличие входящего/исходящего звука;
— партнёрское (индивидуальное) соединение;
— групповое соединение типа «конференция»;
— участник с ролью «мастер размножения» в групповом соединении типа «размножение»;
— участник группового соединения типа «размножение»;
Многоточие под пиктограммой — у абонента присутствует несколько соединений.
Панель «Контроль»
Панель Контроль предназначена для мониторинга текущего состояния абонентов. Взаимодействие с панелью на вкладке Матрица идентично её работе на других вкладках. Подробности — в разделе Контроль.
